免费观看视频色版,欧美蜜桃视频一二区在线观看,青娱乐精品大香蕉,亚洲蜜臀av论坛一区,人妻夜夜爽天天爽三级,国产末成年女片一区二区,欧美另类日本亚洲,国产三级性生活片,五月婷婷婷婷综合

在現(xiàn)代工業(yè)的龐大軀體中，無縫圓管猶如不可或缺的鋼鐵動(dòng)脈與骨骼，支撐著從能源開采到制造的無數(shù)關(guān)鍵系統(tǒng)。其無縫的特質(zhì)，從根本上避免了焊縫這一潛在薄弱環(huán)節(jié)，賦予了其在高壓、高溫、強(qiáng)腐蝕等工況下無可替代的可靠性。這份性能的背后，是一系列歷經(jīng)錘煉、日臻完善且高度穩(wěn)定可靠的制造技術(shù)作為堅(jiān)實(shí)基石。
其通過穿孔、軋制、定徑等連貫工序，在高溫下使金屬渾然一體。該工藝發(fā)展歷史長(zhǎng)，技術(shù)成熟度高，設(shè)備體系與工藝控制規(guī)程均已高度標(biāo)準(zhǔn)化，特別適用于生產(chǎn)大中直徑、常規(guī)材質(zhì)的管線管、結(jié)構(gòu)管等。其穩(wěn)定性體現(xiàn)在大規(guī)模生產(chǎn)中均一性與成本可控性，是能源輸送主干網(wǎng)的主力。它在室溫或再結(jié)晶溫度之下，對(duì)熱軋管坯進(jìn)行精密加工，通過顯著的塑性變形進(jìn)一步細(xì)化晶粒、提升強(qiáng)度與尺寸精度。該工藝過程控制參數(shù)明確，模具技術(shù)成熟，能夠穩(wěn)定生產(chǎn)出適用于液壓缸、軸承、汽車傳動(dòng)軸等高強(qiáng)度精密元件的管材。它將加熱的坯料置于密閉模具中擠壓成形，幾乎可加工所有合金類型，尤其擅高合金、難變形材料。盡管設(shè)備投入巨大，但該技術(shù)在生產(chǎn)高合金耐腐蝕、抗高溫管材方面技術(shù)路線穩(wěn)定，成品管組織致密、性能優(yōu)異，是解決工況材料問題的定海神針。此外，貫穿全程的在線自動(dòng)檢測(cè)技術(shù)，如超聲波、渦流探傷及嚴(yán)格的理化性能測(cè)試體系，構(gòu)成了可靠性的免疫系統(tǒng)。這些無損檢測(cè)技術(shù)標(biāo)準(zhǔn)化程度高，與生產(chǎn)工藝深度融合，實(shí)現(xiàn)了對(duì)產(chǎn)品缺陷的篩查，確保了出廠的每一根無縫管都符合嚴(yán)苛標(biāo)準(zhǔn)。
綜觀全局，無縫圓管的技術(shù)可靠性并非源于單一技術(shù)的突進(jìn)，而在于熱軋、冷拔、擠壓等主流工藝路線的長(zhǎng)期積淀與高度成熟，更在于它們與嚴(yán)苛質(zhì)量管控體系形成的穩(wěn)定技術(shù)生態(tài)。這種深植于工業(yè)化歷史進(jìn)程中的穩(wěn)定性，使得無縫圓管能夠持續(xù)作為國(guó)家工業(yè)基礎(chǔ)與重大工程建設(shè)的可靠脊梁，默默承載著現(xiàn)代文明前行所需的能量與動(dòng)力。

為避免角鋼彎圓加工時(shí)出現(xiàn)機(jī)械損傷，需從材料、設(shè)備、工藝及操作規(guī)范等多方面采取防護(hù)措施。
選擇符合設(shè)計(jì)要求的角鋼材質(zhì)和規(guī)格,確保其力學(xué)性能能承受彎圓應(yīng)力，避免加工時(shí)斷裂。高碳鋼等硬質(zhì)材料可先退火處理以降低硬度。加工前需清理角鋼表面的油污、銹蝕或雜質(zhì)，防止劃傷或影響模具精度。鍍鋅角鋼加熱時(shí)需控制溫度,避免鋅層氧化破壞。選用與角鋼規(guī)格匹配的彎曲模具，定期檢查模具磨損情況，確保尺寸精度。磨損嚴(yán)重的模具需及時(shí)更換?？烧{(diào)模具可動(dòng)態(tài)調(diào)整輥輪間距，減少局部應(yīng)力集中。加工前檢查設(shè)備運(yùn)行狀態(tài)，排除異常噪音或振動(dòng)。設(shè)備需配備防護(hù)罩或機(jī)械出料裝置，防止操作中肢體接觸危險(xiǎn)區(qū)域。拉彎速度不宜過快,避免表面劃傷或變形。厚壁或高硬度角鋼可局部加熱以提高塑性，但需控制加熱時(shí)間防止材料性能下降。合理設(shè)計(jì)彎曲半徑，過小易導(dǎo)致外側(cè)拉伸開裂，過大則可能回彈變形。加工前可通過試彎調(diào)整參數(shù)。嚴(yán)格遵循設(shè)備操作規(guī)程，包括夾緊材料、設(shè)定曲線、加工后清理等步驟，避免誤操作導(dǎo)致?lián)p傷。使用彈性夾鉗、磁性吸盤等輔助工具固定角鋼，減少手部直接接觸模具的風(fēng)險(xiǎn)。操作人員需穿戴防護(hù)帽、防護(hù)手套，禁止穿戴寬松衣物或飾品。彎圓后需檢查表面是否有裂紋、壓痕，進(jìn)行矯直或應(yīng)力釋放。加工時(shí)使用適量潤(rùn)滑劑減少摩擦，并確保工裝夾緊穩(wěn)固，避免振動(dòng)導(dǎo)致表面損傷。
通過以上措施，可減少角鋼彎圓加工中的機(jī)械損傷風(fēng)險(xiǎn)，提升成品質(zhì)量。具體實(shí)施需結(jié)合材料特性和設(shè)備條件調(diào)整。

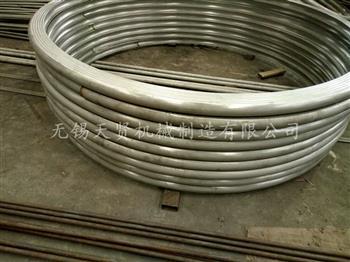

半圓管作為特種壓力容器、反應(yīng)釜的關(guān)鍵傳熱元件，半圓管加工質(zhì)量直接決定設(shè)備的熱效率和運(yùn)行。加工過程中任何一個(gè)環(huán)節(jié)的失誤都可能導(dǎo)致產(chǎn)品報(bào)廢或設(shè)備隱患。以下是三大關(guān)鍵環(huán)節(jié)的避坑要點(diǎn)。
隨意使用厚度或牌號(hào)近似的材料替代原設(shè)計(jì)材料。嚴(yán)格執(zhí)行材料代用審批流程，須由設(shè)計(jì)部門進(jìn)行強(qiáng)度校核，替代材料的耐腐蝕性、焊接性及熱膨脹系數(shù)需與原設(shè)計(jì)匹配，保留完整的材料追蹤記錄。采用火焰切割等粗加工方式，導(dǎo)致管段端面質(zhì)量差、尺寸偏差大。先采用數(shù)控等離子或激光切割，保證切口垂直度，下料后須去端面毛刺，并進(jìn)行坡口加工，每批次進(jìn)行全尺寸檢測(cè)。憑經(jīng)驗(yàn)選擇彎曲半徑，導(dǎo)致壁厚減薄率超標(biāo)或起皺。，嚴(yán)格按照設(shè)計(jì)要求的彎曲半徑選擇模具，控制彎曲速度，碳鋼宜為5-10mm/s，不銹鋼宜為2-5mm/s，成型后立即檢測(cè)壁厚減薄率。未考慮材料回彈量，成型后尺寸不符；未進(jìn)行應(yīng)力消處理。根據(jù)材料特性設(shè)置過彎角度，成型后須進(jìn)行去應(yīng)力退火，特別是對(duì)不銹鋼材質(zhì)，使用應(yīng)力檢測(cè)儀抽查關(guān)鍵部位。焊接參數(shù)不當(dāng)導(dǎo)致半圓管整體彎曲或塌腰。采用對(duì)稱焊接工藝，小電流多層多道焊，使用焊接夾具控制變形，焊后須進(jìn)行直線度校正。使用三維掃描或檢具，確保曲率半徑、直線度、端面垂直度全達(dá)標(biāo)，單件半圓管需氣壓或水壓試驗(yàn)，壓力為設(shè)計(jì)壓力的1.5倍，對(duì)清潔度要求高的行業(yè)，進(jìn)行內(nèi)窺鏡檢查和殘留物測(cè)試。
加工過程中的每個(gè)數(shù)據(jù)都應(yīng)記錄在案，形成可追溯的質(zhì)量檔案。記?。涸诎雸A管加工領(lǐng)域，差不多就是差很多，只有堅(jiān)持毫米級(jí)的精度控制，才能確保設(shè)備長(zhǎng)期穩(wěn)定運(yùn)行。

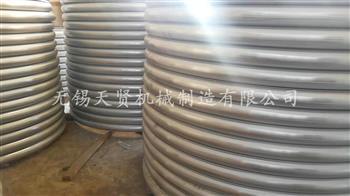

半圓管作為傳熱元件，其品質(zhì)直接影響化工、制藥、食品等行業(yè)設(shè)備的換熱效率和運(yùn)行。選擇半圓管廠家時(shí)，僅憑價(jià)格或口頭承諾決策往往導(dǎo)致嚴(yán)重后果。以下四大核心參數(shù)是評(píng)估廠家技術(shù)實(shí)力的硬性指標(biāo)，缺一不可。
成型精度與尺寸公差是衡量廠家加工能力的指標(biāo)。不精的半圓管會(huì)導(dǎo)致與設(shè)備筒體貼合不緊，產(chǎn)生傳熱死區(qū)，甚至引發(fā)泄漏。一般弧面半徑偏差應(yīng)≤±0.5mm，管體直線度誤差每米不超過1mm，切口端面垂直度偏差≤0.5°。廠家要提供三坐標(biāo)檢測(cè)報(bào)告，并隨機(jī)抽檢樣品用專業(yè)量具復(fù)核。材料造假是行業(yè)常見陷阱，而焊接質(zhì)量直接決定承壓能力。須可追溯至鋼廠的原材質(zhì)保書。焊接部位需射線探傷或超聲檢測(cè)，符合標(biāo)準(zhǔn)。焊縫應(yīng)與母材平齊，無咬邊、未熔合等缺陷現(xiàn)場(chǎng)審查材質(zhì)證明原件，要求提供典型產(chǎn)品的無損檢測(cè)報(bào)告。曲率不一致會(huì)導(dǎo)致安裝困難，殘余應(yīng)力過大會(huì)在使用中產(chǎn)生變形甚至開裂。同一批次產(chǎn)品曲率半徑變化范圍≤±1%，需進(jìn)行去應(yīng)力退火處理，并提供工藝記錄，表面不應(yīng)有可見的彎曲褶皺或壓痕，要求廠家說明成型工藝及應(yīng)力消措施，并檢查樣品截面均勻性。表面處理質(zhì)量與清潔度對(duì)于食品、醫(yī)藥級(jí)應(yīng)用，表面質(zhì)量直接關(guān)系到衛(wèi)生和防腐性能。
將30%的評(píng)估權(quán)重放在參數(shù)達(dá)標(biāo)度，40%放在質(zhì)量控制體系，30%放在實(shí)際工程案例。真正的專業(yè)廠家會(huì)主動(dòng)展示這些參數(shù)細(xì)節(jié)，并提供完整的可驗(yàn)證數(shù)據(jù)鏈。堅(jiān)持先驗(yàn)證，后合作原則，可避免90%的采購風(fēng)險(xiǎn)。

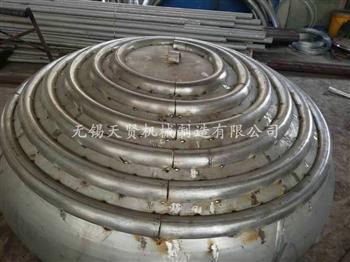

封頭盤管廠是生產(chǎn)封頭盤管產(chǎn)品的企業(yè)。封頭盤管是一種用于各種工業(yè)爐、加熱裝置、管道等設(shè)備的保溫、隔熱、散熱、加熱防腐蝕保護(hù)的設(shè)備,具有節(jié)能、美觀等特點(diǎn)。封頭盤管廠的產(chǎn)品種類繁多,包括各種型號(hào)、規(guī)格、材質(zhì)的封頭盤管、半管、彎管等。這些產(chǎn)品被廣泛應(yīng)用于化工、石油、醫(yī)藥、食品、機(jī)械等行業(yè)的加熱、保溫、防腐蝕等 領(lǐng)域。在選擇封頭盤管廠時(shí)，需要考慮以下因素:
1.產(chǎn)品質(zhì)量:封頭盤管產(chǎn)品的質(zhì)量直接影響到其使用壽命和性能,因此需要選擇質(zhì)量可靠的產(chǎn)品。
2.生產(chǎn)能力:封頭盤管廠的生產(chǎn)能力也是需要考慮的因素,包括生產(chǎn)規(guī)模、生產(chǎn)工藝、設(shè)備等。
3.價(jià)格:不同廠家提供的封頭盤管產(chǎn)品價(jià)格不同，需要根據(jù)自身需求和預(yù)算進(jìn)行選擇。
4.售后服務(wù):好的售后服務(wù)可以提高企業(yè)的競(jìng)爭(zhēng)力,同時(shí)也可以保證產(chǎn)品的使用效果。
總之，選擇臺(tái)適的封頭盤管廠需要考慮多方面的因素，包括產(chǎn)品質(zhì)量、生產(chǎn)能力、價(jià)格和售后服務(wù)等。同時(shí),還需要根據(jù)自身的需求和實(shí)際情況進(jìn)行選擇。

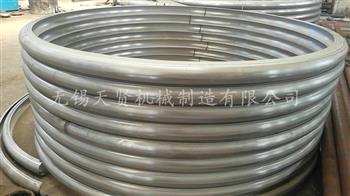

在石油化工、制藥、食品加工等行業(yè)的傳熱系統(tǒng)中，加熱盤管作為熱能傳遞的核心部件，其運(yùn)行狀態(tài)直接影響生產(chǎn)效率。然而，諸多隱性隱患往往隱藏在平穩(wěn)運(yùn)行的表面之下，如同潛伏的暗流，隨時(shí)可能引發(fā)系統(tǒng)性風(fēng)險(xiǎn)。
由于介質(zhì)分布不均或流速異常，盤管特定區(qū)域可能長(zhǎng)期處于設(shè)計(jì)溫度上限的110%-130%。某化工廠蒸汽加熱盤管在例行檢測(cè)中發(fā)現(xiàn)，約15%的彎頭部位金相組織已出現(xiàn)球化現(xiàn)象，碳化物聚集使材料抗拉強(qiáng)度下降40%，而表面溫度監(jiān)測(cè)卻未顯示明顯異常。這種微觀組織變化如同材料，在壓力波動(dòng)時(shí)誘發(fā)脆性破裂。加熱-冷卻的循環(huán)過程使盤管承受交變熱應(yīng)力，在結(jié)構(gòu)不連續(xù)處形成應(yīng)力集中。通過聲發(fā)射監(jiān)測(cè)發(fā)現(xiàn)，某連續(xù)運(yùn)行五年的導(dǎo)熱油盤管，其固定支架邊緣的應(yīng)力幅值已達(dá)材料疲勞的85%，微裂紋長(zhǎng)度接近臨界尺寸的70%，但常規(guī)目視檢查難以察覺這種深度損傷。當(dāng)介質(zhì)流速超過臨界值或存在兩相流時(shí)，盤管可能發(fā)生流致振動(dòng)，導(dǎo)致管束與支撐板間產(chǎn)生微動(dòng)磨損。某電廠給水加熱器拆解檢查顯示，支撐板處的管壁減薄量達(dá)原始壁厚的30%，磨損區(qū)域呈現(xiàn)典型的馬鞍形形貌，而運(yùn)行期間的振動(dòng)監(jiān)測(cè)數(shù)據(jù)卻始終在允許范圍內(nèi)。水質(zhì)處理不當(dāng)或介質(zhì)分解會(huì)在盤管內(nèi)壁形成導(dǎo)熱系數(shù)僅為鋼材1/50-1/100的垢層。紅外熱成像檢測(cè)發(fā)現(xiàn)，某食品發(fā)酵罐加熱盤管的實(shí)際傳熱系數(shù)已降至設(shè)計(jì)值的60%，蒸汽耗量相應(yīng)增加25%，但溫度控制系統(tǒng)通過自動(dòng)調(diào)節(jié)閥開度掩蓋了這一效能衰減。不同金屬連接處的電偶腐蝕、介質(zhì)中氯離子引發(fā)的應(yīng)力腐蝕，往往從金屬表面微觀缺陷處開始發(fā)展。采用渦流檢測(cè)技術(shù)對(duì)某海水加熱盤管進(jìn)行掃描，發(fā)現(xiàn)焊縫熱影響區(qū)存在深度達(dá)壁厚40%的腐蝕裂紋，而常規(guī)水壓試驗(yàn)卻未能發(fā)現(xiàn)這些細(xì)如發(fā)絲的缺陷。面對(duì)這些看不見的隱患，現(xiàn)代工程領(lǐng)域正發(fā)展多維監(jiān)測(cè)技術(shù)：光纖測(cè)溫系統(tǒng)可繪制盤管表面溫度場(chǎng)分布，超聲波測(cè)厚儀可建立壁厚變化趨勢(shì)圖譜，基于機(jī)器學(xué)習(xí)的熱力模型可預(yù)測(cè)壽命衰減曲線。這些技術(shù)使隱性風(fēng)險(xiǎn)顯性化，推動(dòng)維護(hù)策略從故障后響應(yīng)轉(zhuǎn)向失效前干預(yù)。
加熱盤管的運(yùn)行不僅取決于設(shè)計(jì)計(jì)算，更依賴于對(duì)隱性隱患的認(rèn)知深度。當(dāng)工程技術(shù)人員學(xué)會(huì)用科技之眼透視金屬內(nèi)部的熱能暗流，便能在這場(chǎng)與隱性風(fēng)險(xiǎn)的無聲博弈中，為連續(xù)化生產(chǎn)筑牢可靠的熱能傳輸防線。

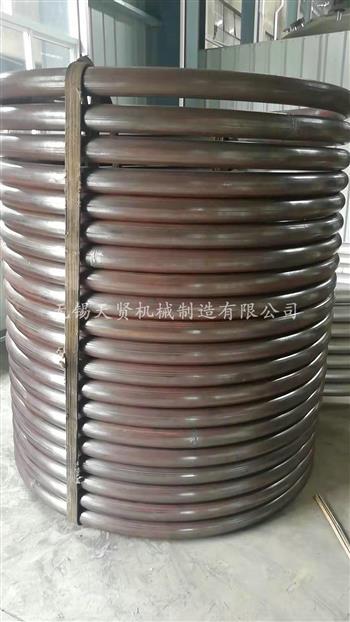

在碳鋼盤管制造領(lǐng)域，熱處理工藝猶如一場(chǎng)精密的微米級(jí)戰(zhàn)爭(zhēng)?？此凭鶆虻募訜崤c冷卻過程，實(shí)則蘊(yùn)藏著導(dǎo)致盤管變形的多重力學(xué)博弈。這些變形不僅影響產(chǎn)品外觀，更會(huì)改變材料的機(jī)械性能與使用壽命。
溫度場(chǎng)的均勻性缺失是引發(fā)變形的因素。當(dāng)盤管在熱處理爐中受熱時(shí)，輻射熱死角和對(duì)流不均勻會(huì)在材料內(nèi)部制造出溫度梯度。在盤管密集排列的批處理中，外層管材升溫速率往往比內(nèi)層快30%以上，這種溫差導(dǎo)致的熱應(yīng)力足以使盤管產(chǎn)生毫米級(jí)的彎曲變形。某批Φ89mm的蒸汽盤管就曾因加熱不均勻，導(dǎo)致直線度偏差達(dá)到2.3mm/m，出標(biāo)準(zhǔn)限值近五倍。相變應(yīng)力的控制是另一個(gè)關(guān)鍵戰(zhàn)場(chǎng)。碳鋼在熱處理過程中經(jīng)歷奧氏體向馬氏體或貝氏體的組織轉(zhuǎn)變，這一過程伴隨約4%的體積變化。如果冷卻速率控制失當(dāng)，在300-500℃的關(guān)鍵溫度區(qū)間，不均勻的相變進(jìn)程會(huì)在材料內(nèi)部形成應(yīng)力集中。某化工廠使用的熱交換盤管，就因回火冷卻時(shí)淬火介質(zhì)攪動(dòng)不均，產(chǎn)生了螺旋狀扭曲變形，嚴(yán)重影響了換熱效率。殘余應(yīng)力的釋放管理決定形態(tài)穩(wěn)定性。熱處理后的應(yīng)力松弛退火若溫度控制偏差過±10℃，或保溫時(shí)間不足，都會(huì)導(dǎo)致殘余應(yīng)力重新分布。值得注意的是，大直徑薄壁盤管對(duì)應(yīng)力平衡更為敏感，微小的應(yīng)力不對(duì)稱就可能造成橢圓度過標(biāo)。一批用于液壓系統(tǒng)的精密盤管，正是因?yàn)樵?20℃應(yīng)力消處理中溫度波動(dòng)過大，安裝后在工作壓力下產(chǎn)生了漸進(jìn)式變形?，F(xiàn)代碳鋼盤管熱處理已發(fā)展出多維控制策略。采用分區(qū)控溫技術(shù)的熱處理爐，通過八個(gè)獨(dú)立溫區(qū)實(shí)現(xiàn)±3℃的控制；模擬技術(shù)則能提前預(yù)測(cè)不同裝爐方式下的溫度場(chǎng)分布；先進(jìn)的在線矯直系統(tǒng)可在熱處理過程中實(shí)時(shí)監(jiān)測(cè)并修正變形趨勢(shì)。
這些技術(shù)創(chuàng)新正在重新定義碳鋼盤管的制造標(biāo)準(zhǔn)。當(dāng)熱處理從經(jīng)驗(yàn)驅(qū)動(dòng)轉(zhuǎn)向數(shù)據(jù)驅(qū)動(dòng)，盤管的直線度控制精度已從毫米級(jí)提升到微米級(jí)。這不僅是制造精度的躍升，更是對(duì)材料科學(xué)理解的深化——在熱與力的微妙平衡中，每一個(gè)被控制的變形參數(shù)，都代表著對(duì)金屬原子運(yùn)動(dòng)規(guī)律的更深層掌握。

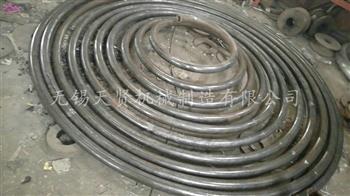

蚊香盤管作為緊湊的換熱元件，廣泛應(yīng)用于制冷、精密溫控等領(lǐng)域。其出廠質(zhì)檢并非簡(jiǎn)單的合格與不合格篩選，而是對(duì)其熱工性能、結(jié)構(gòu)完整性與長(zhǎng)期可靠性進(jìn)行系統(tǒng)性、數(shù)據(jù)化驗(yàn)證的關(guān)鍵環(huán)節(jié)，是確保每一件產(chǎn)品都能在系統(tǒng)中發(fā)揮設(shè)計(jì)性能的守門員。
在標(biāo)準(zhǔn)的空氣側(cè)和制冷劑側(cè)工況下，于焓差實(shí)驗(yàn)室或風(fēng)洞測(cè)試臺(tái)中進(jìn)行測(cè)試。測(cè)量其實(shí)際換熱量、風(fēng)量-風(fēng)壓曲線，確保實(shí)測(cè)值符合設(shè)計(jì)要求的公差范圍。這是評(píng)估其作為換熱器核心功能的直接證據(jù)。利用紅外熱成像儀，在運(yùn)行狀態(tài)下掃描盤管表面溫度分布。均勻的溫度場(chǎng)是流程設(shè)計(jì)合理、分布均勻的直觀證明，可發(fā)現(xiàn)流程堵塞、分配不均等內(nèi)部缺陷。這是強(qiáng)制性測(cè)試。盤管需承受不低于設(shè)計(jì)工作壓力1.5倍以上的氮?dú)獗簻y(cè)試，并浸入水中或采用檢漏液檢查所有焊點(diǎn)與連接口，確保零泄漏。隨后進(jìn)行更高壓力的強(qiáng)度試驗(yàn)，驗(yàn)證其結(jié)構(gòu)強(qiáng)度。核對(duì)銅管、鋁箔的材質(zhì)證明。使用卡尺、投影儀等工具，抽檢關(guān)鍵尺寸，如盤管外徑、管間距、翅片間距、總高度等，確保其在圖紙公差范圍內(nèi)，保證與風(fēng)機(jī)、箱體的裝配兼容性。在良好光線下，檢查翅片是否均勻平整、無倒伏或損傷，銅管有無劃傷或癟痕。內(nèi)部管路需進(jìn)行干燥氮?dú)獯祾?，確保無加工殘留物、水分和灰塵。為每批次或關(guān)鍵產(chǎn)品建立質(zhì)量檔案，記錄從原材料批次、焊接參數(shù)到性能測(cè)試的所有關(guān)鍵數(shù)據(jù)。對(duì)氣密性等關(guān)鍵項(xiàng)目執(zhí)行全檢。對(duì)性能測(cè)試，可根據(jù)生產(chǎn)穩(wěn)定性采取科學(xué)的抽樣檢驗(yàn)方案，并結(jié)合統(tǒng)計(jì)過程控制方法監(jiān)控制造過程的一致性。
蚊香盤管的出廠質(zhì)檢，是一個(gè)融合了熱力學(xué)驗(yàn)證、無損檢測(cè)與精密測(cè)量的微型系統(tǒng)工程。它用客觀數(shù)據(jù)取代主觀判斷，將產(chǎn)品承諾轉(zhuǎn)化為可驗(yàn)證的性能證書。唯有通過這般嚴(yán)苛的終考，盤管才能被允許離開工廠，成為客戶系統(tǒng)中一個(gè)值得信賴的、靜默的能量搬運(yùn)工。這份嚴(yán)謹(jǐn)，是制造者對(duì)產(chǎn)品效能也是莊嚴(yán)的保證。

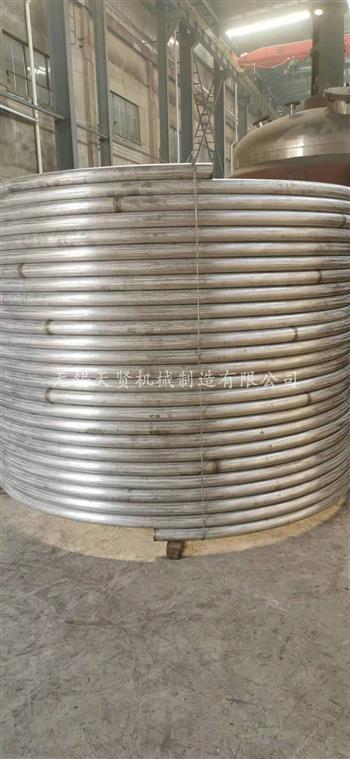

是的，檢查內(nèi)盤管時(shí)，須在不同光線條件下進(jìn)行系統(tǒng)性觀察。單一光源無法全面揭示所有類型的缺陷，多角度、多光譜的光線探查是評(píng)估其清潔度、完整性及潛在問題的關(guān)鍵診斷技術(shù)。
光線是檢查者的眼睛，不同的照明方式如同為不同缺陷使用了顯影劑：
強(qiáng)光手電/白光側(cè)光照射是基礎(chǔ)且核心的檢查手段。將強(qiáng)光手電貼近管壁，以低角度側(cè)向照射。鈣鎂水垢、淤泥、生物粘泥等在側(cè)光下會(huì)呈現(xiàn)為凹凸不平的陰影或不均勻的附著層。側(cè)光能凸顯金屬表面的微小凹陷和孔洞，形成明顯的明暗對(duì)比。與光線方向垂直的裂紋會(huì)因光線受阻而呈現(xiàn)清晰的暗線。
軸向正面光照射，觀察管道深處直段的整體情況。直觀判斷管道是否被部分堵塞。大面積的均勻腐蝕或變色。紫外光照射需要使用熒光示蹤劑或某些特定類型的檢漏劑。預(yù)先在系統(tǒng)內(nèi)添加熒光檢漏劑，紫外光下泄漏點(diǎn)會(huì)發(fā)出亮光。某些污染物在紫外光下會(huì)顯現(xiàn)熒光。
專業(yè)的檢查應(yīng)遵循由表及里、由整體到細(xì)節(jié)的光線使用序列：
使用軸向正面光，快速掃描各管道口，評(píng)估整體清潔度與堵塞概況。對(duì)每根管子，使用強(qiáng)光側(cè)射，并緩慢旋轉(zhuǎn)或移動(dòng)光源角度，從不同方向掃描整個(gè)內(nèi)壁。這是發(fā)現(xiàn)局部結(jié)垢、點(diǎn)蝕和微裂紋的方法。對(duì)于側(cè)光下發(fā)現(xiàn)的疑似缺陷，可結(jié)合內(nèi)窺鏡的放大和變焦功能，從正前方或其它角度進(jìn)行多角度觀察確認(rèn)。懷疑有泄漏，則在清潔和準(zhǔn)備后，進(jìn)行熒光檢漏等專項(xiàng)測(cè)試。
檢查內(nèi)盤管，絕非簡(jiǎn)單的看一眼。它要求檢查者像一位放射科醫(yī)生，通過精心選擇和組合不同的光源——強(qiáng)側(cè)光、正光、紫外光——來構(gòu)建被檢對(duì)象的三維影像，從而讓隱蔽的污垢、微小的蝕坑和潛在的裂紋無處遁形。正確的光線運(yùn)用，是將肉眼觀察升級(jí)為科學(xué)診斷的決定性步驟，是保障換熱設(shè)備與效能的前置關(guān)鍵。

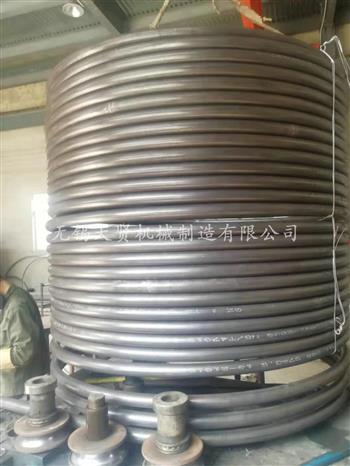

外盤管的可靠性——無論是作為工業(yè)制冷系統(tǒng)的冷凝器，還是工藝?yán)鋮s的蒸發(fā)器——絕非單一技術(shù)的成果，而是貫穿設(shè)計(jì)、選材、制造與測(cè)試全流程的一系列嚴(yán)謹(jǐn)技術(shù)執(zhí)行所累積的結(jié)果。任何一個(gè)環(huán)節(jié)的疏漏，都可能成為整個(gè)系統(tǒng)失效的薄弱點(diǎn)。
可靠性始于圖紙之前。須依據(jù)工況參數(shù)，嚴(yán)謹(jǐn)執(zhí)行熱力計(jì)算與壓降計(jì)算，確定管徑、管距、回路設(shè)計(jì)。計(jì)算偏差將直接導(dǎo)致?lián)Q熱面積不足或流動(dòng)阻力過大。更進(jìn)一步，需通過計(jì)算流體動(dòng)力學(xué)仿真，嚴(yán)謹(jǐn)分析空氣側(cè)流場(chǎng)分布，優(yōu)化翅片形式與風(fēng)機(jī)匹配，確保換熱均勻，避免局部冷凝水滯留或結(jié)霜不均。針對(duì)不同應(yīng)用，須嚴(yán)格選用指定牌號(hào)的銅管、鋁翅片或特種不銹鋼，并驗(yàn)證其質(zhì)量證明文件。機(jī)械脹管的力度與均勻性須嚴(yán)格控制，確保管-翅片接觸緊密、熱阻??；焊接須采用保護(hù)氣體，執(zhí)行標(biāo)準(zhǔn)的焊接工藝參數(shù)，確保焊縫飽滿、無沙眼，經(jīng)得起長(zhǎng)期壓力疲勞與振動(dòng)考驗(yàn)。彎管工藝需保證彎曲半徑，避免扁癟導(dǎo)致流路堵塞。每道工序后都須有對(duì)應(yīng)的檢測(cè)。這包括：如脹管后剖切檢查接觸面，焊接后滲透探傷或氦質(zhì)譜檢漏。須嚴(yán)格按照產(chǎn)品標(biāo)準(zhǔn)與客戶規(guī)格書，逐項(xiàng)執(zhí)行壓力測(cè)試、運(yùn)行性能測(cè)試以及外觀與清潔度檢查。任何一項(xiàng)測(cè)試的簡(jiǎn)化或數(shù)據(jù)造假，都是對(duì)可靠性的直接背叛。
外盤管的可靠性，本質(zhì)上是其生產(chǎn)過程中嚴(yán)謹(jǐn)技術(shù)執(zhí)行的物化形態(tài)。它由無數(shù)個(gè)計(jì)算、標(biāo)準(zhǔn)的操作和誠實(shí)的檢測(cè)共同鑄造。用戶所獲得的穩(wěn)定的換熱性能，并非偶然，而是這條環(huán)環(huán)相扣、一絲不茍的技術(shù)鏈條所帶來的結(jié)果。在熱交換領(lǐng)域，可靠性沒有捷徑，唯有對(duì)每一項(xiàng)技術(shù)細(xì)節(jié)的敬畏與恪守。
